养殖环控系统 风机标准与验收技术要求

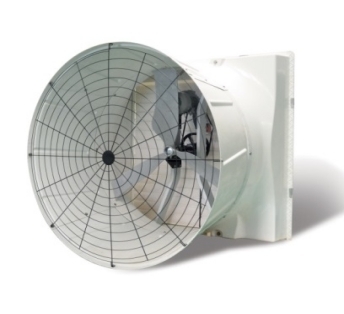

养殖环控系统 ----玻璃钢风机标准与验收技术

要求外廓采用强化玻璃钢防腐材料，舍外拢风筒（18寸风机不含拢风筒、百叶窗）带防护网，舍内部分带百叶窗、百叶采用强化塑料或其他同等质量材质，皮带驱动轮为铸铁材质、配皮带张紧轮，轴承带注油孔，使用纯铜线圈电机（品牌：西门子/ABB/国产风机专用电机，电机采用免维护电机）。电机及驱动轮固定位置做加强处理，轴承采用NSK或同等质量轴承，满足使用，皮带采用日本三星或其他同等质量品牌皮带。所有风机均需要提供国家权威实验室（bess、中国农大实验室等）检测报告

风机风量计算参考表

2、技术文件

2.1技术文件

①、电机自带1米电源线：380V采用国标4芯电缆,220V采用国标3芯电缆；变频器与风机电机之间必须用屏蔽电缆，屏蔽层在电箱端可靠接地，以免对其它电气设备造成干扰。

②、所有风机禁止现场组装（拢风筒、百叶窗、防护网可现场安装）；

③、所有风机连接螺栓及螺帽均采用达克罗或不锈钢材质；

④、要求所有风机均有国家权威实验室（bess、中国农大实验室等）检测报告；

⑤、所有外壳均为玻璃钢，采用手糊工艺，采用模压工艺的强度必须达到手糊工艺强度，外壳必须光滑，不能外漏毛刺和玻璃丝纤维；

⑥、玻璃钢外壳承重连接部位≥5mm,其它部位≥3mm

3、验收标准

3.1风机规格型号、数量以图纸为准；含本体配套的机架连接板连接螺栓。

3.2包装和运输

3.2.1风机应配有适当数量的标志。其内容可包含：型号、规格、制造厂名称。

3.2.2风机外包装标志内容可包含：名称（必要时含有型号、规格）、制造厂名称、出厂日期（年、月）、工程项目名称或代号、收货单位名称、毛重、净重。

3.2.3标志应清晰且不易损坏。

3.2.4风机包装应能防止在运输过程中受到机械损伤，并应根据运输方式及部件规格、形状，选用适当包装方式，如角钢或扁钢、木板、泡沫混凝土包装箱等。包装箱宜便于吊装搬运。

3.2.5包装箱内应随带装箱清单、产品合格证书及出厂检验报告，及上述要求的材质和规定外协厂家材质证明。

3.2.6风机在运输过程中各部件应分类堆放，层间要有适当软垫物隔开，避免重压。
