温氏“公司+农户(家庭农场)”模式是企业参与组织形式创新,带领小农户对接大市场的一个成功样本,且非常符合我国国情,不仅把政府的扶持政策与农户的资本、劳动力、土地等资源进行了有效整合,并且引领小农户为满足大市场对于安全、优质农产品的需求而生产。

近两年公司做了很多温氏的家庭农户，根据现场的情况把设备做个简单的总结。

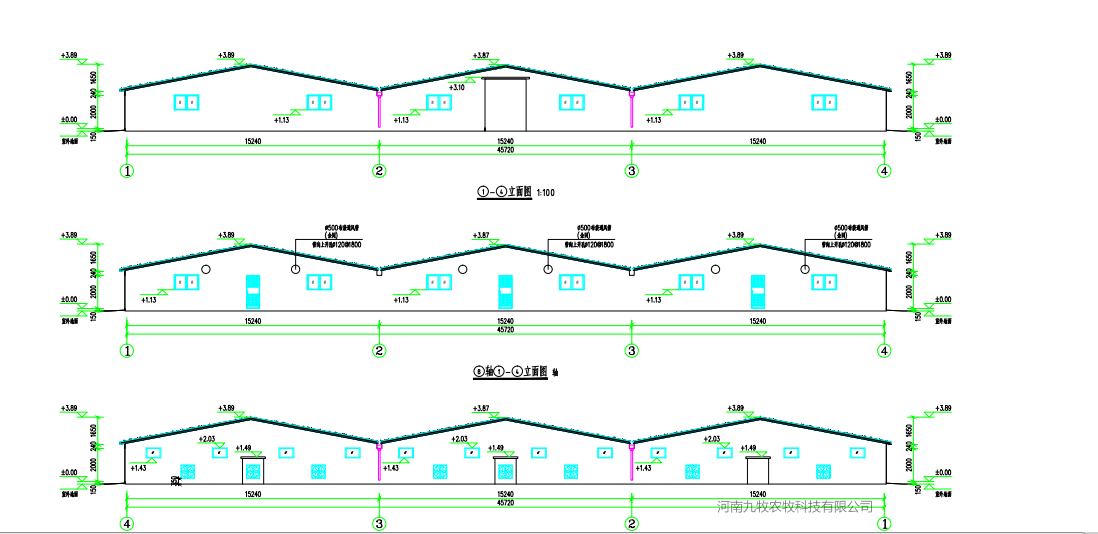

猪舍布局

   温氏设计师采用了现在流行的保育、育肥一体式设计1栋3单元，整栋猪舍宽45.72米，长33.28米，层高3.89米，下沿高2.40米。具体到每单元猪舍宽15.24米，长33.28米，每单元20个大栏，一侧10个大栏，每个大栏长6.98米，宽3.18米，人行过道宽0.8米。

设备明细：

（1）猪场自动喂料系统

猪场自动上料系统是专为猪场开发一款产品，由传感器自动检测料槽中的料位，当料槽缺料时，在微处理器控制下，启动输料电机，料槽开始下料，当料槽中料满，传感器检测到料满状态，输料电机停止输料。

热镀锌料塔采用北京首钢，同行业标准最高，桶体厚度：1.2mm，镀锌层厚度：275克，立柱板厚度：2.5mm支撑、拉撑:1000度热镀锌，螺丝：镀锌，料塔组成每个连接缝隙均采用专用密封胶密封，具有防风雨、牢固、使用寿命长等优点。

驱动主机：外壳为304不锈钢材质，厚度2.5mm，西门子电机2.2KW+RV90减速机机头，主动轮和被动轮为精铸钢材质，1个正泰行程开关，其他箱体内零部件均采用不锈钢材质制作。含雨罩，配有透视窗,支架。

塞盘链条：链子内长35mm，内宽9mm，链径6mm。20锰2焊接口材质，镀白锌，可承受4.5T拉力；圆环外径45mm，环距为70mm，PA材质

不锈钢转角：外壳为304不锈钢材质，铸钢内轮，不锈钢轴，不锈钢螺丝，双哈尔滨轴承。适用管径60mm。

猪场自动上料系统可以实现全自动操作，节省人力使用，降低工人的劳动强度减少病菌的传播。

 温氏1000头育肥场场建议用一个20吨的料塔或2个10吨的料塔（几种料同时输送），塞盘输送长约260米。

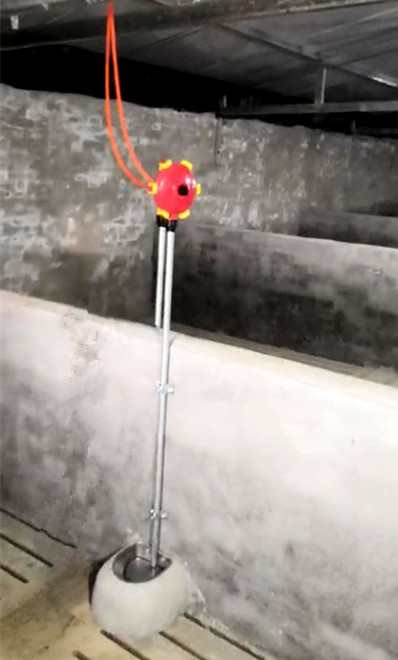

下面为料线现场情况

（2）水泥板的规格：长2.2米x宽0.6米，厚度10cm，漏粪孔距2.3cm,有4条缝隙，采用425标号的水泥，上面为8mm的钢筋网，下面为6mm的钢筋网，重量为140kg,每单元水泥漏粪板220块，一栋猪舍共需要660块。

（2）风机、水帘：

玻璃钢风机最大的好处就是耐腐蚀性强，合理的喇叭口设计,噪音低、风量大、抽风力强、运转费用低;进口轴承,强度高、噪音小、持久耐用;采用空气顺流原理合成PVC百叶窗,抗氧化、重量轻、不变形，开启灵活、放空气倒流;6片塑钢扇叶,不变形,不断裂,美观耐用。

水帘采用铝合金边框，采用15cm的水帘纸。

根据猪舍内需要的通风量：建议1单元配3台1.4米的拢风筒玻璃钢风机和1台1米的玻璃钢风机，一栋猪舍最少共需要9台1.4米风机和3台1米的风机。水帘每单元需要4块大小2.5x1.5米的，一栋需要12块水帘。

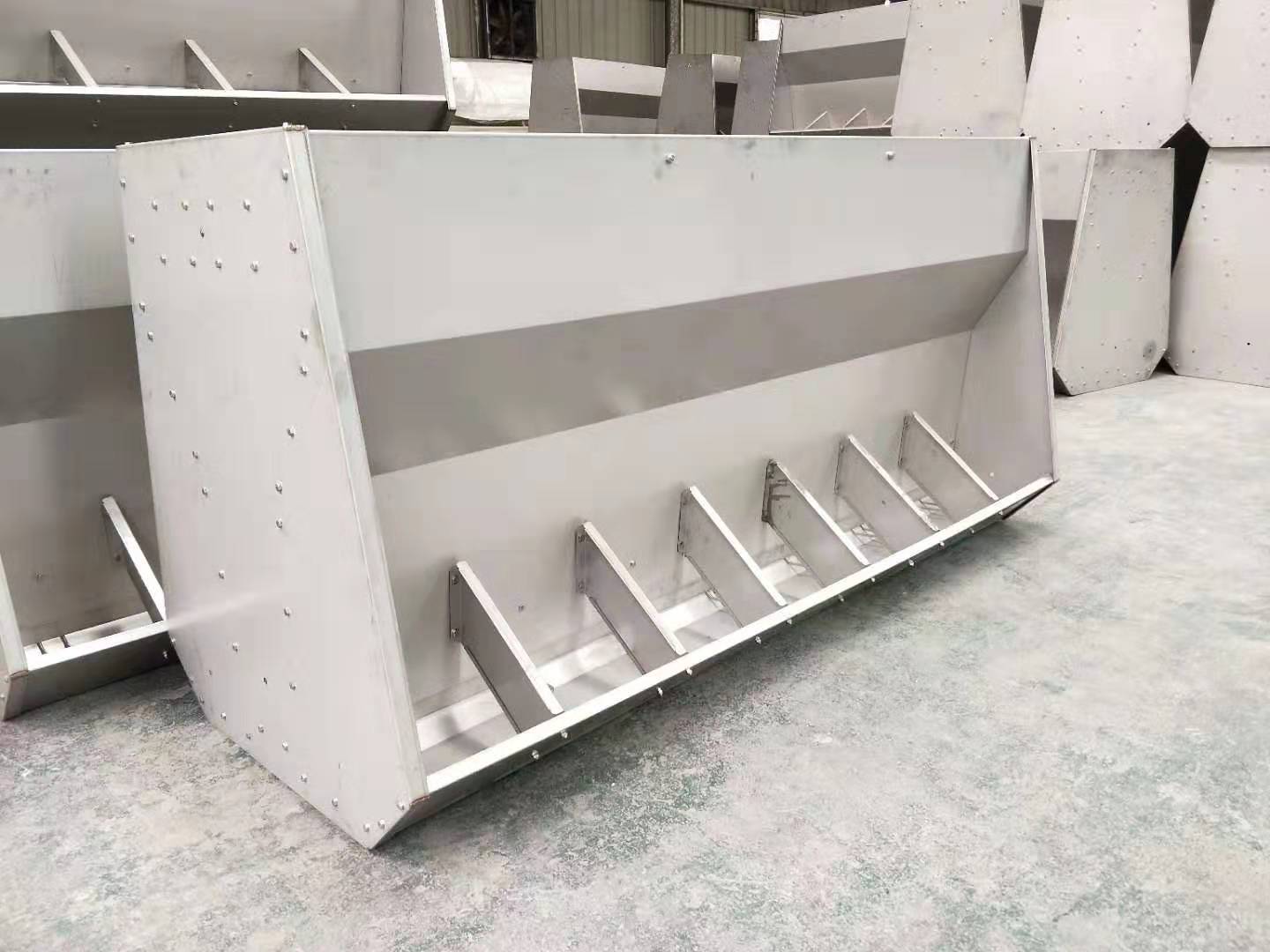

(3) 猪用食槽：

建议用双面10孔不锈钢食槽或干湿喂料器，2个大栏共用一个，一共需要30个。双面10孔不锈钢食槽采用壁厚1.2mm（实厚1.08mm）的不锈钢板，长1500*宽750*高900mm,重56.7kg。

(4) 饮水器

1PVC工程塑料外壳 优良工程塑料耐摔耐腐蚀寿命长对水资源无二次污染

2.一键开关 只需扭动开关即可打开  无需用电更方便

3优良滤网设计  进水口专门设计过滤杂质的  滤网小猪喝水更干净卫生

4不锈钢水盆  纯铜水管接头  304不锈钢管

下面为实物图

(5)刮粪机:自动清粪机主要用于家禽家畜粪便清出，是家禽养殖必备的助手。

　　使用安装条件

　　1、牵引主机安装在室内室外均可，其安装平台高度应与排粪沟底水平位基本一致，刮粪板宽度以养殖场排粪沟宽度来设计制作。

　　2、排粪沟深度要求40cm--60cm，两壁及底部要求较平直，排粪沟中无障碍物，排粪沟可适当倾斜。

　　3、主机及转角轮安装固定件应预埋，安装牢固。

　　结构特点

　　1、可实现无人化管理，自动清粪;

　　2、自动临时清粪，操作简单快捷，自动手动任意转换;

　　3、8轮刮粪板设计，刮板自动收放，板位可调，摩擦小，清粪干净;

　　4、220V单相电源和380V三相电源动力输出可选;

　　5、一台主机可运行1-4个刮粪板，最长刮粪行程140米，钢绳和亚麻绳牵引方式任选。

下面为镀锌刮粪板实物图

（6）干湿分离机

 粪便固液分离机自动化水平高、操作简单、易维修、日处理量大、动力消耗低、适合连续作业。设备重量半吨左右且外形尺寸较小，能大幅度提高鸡粪、猪粪、牛粪等等畜禽粪便脱水处理的效率。该干湿分离机主要由：滤网、螺旋绞龙、螺旋叶片均采用优质304不锈钢跟合金经过特殊的工艺制造而成，具有很好的耐腐耐磨等等特点，是其他同类产品使用寿命2-3倍。

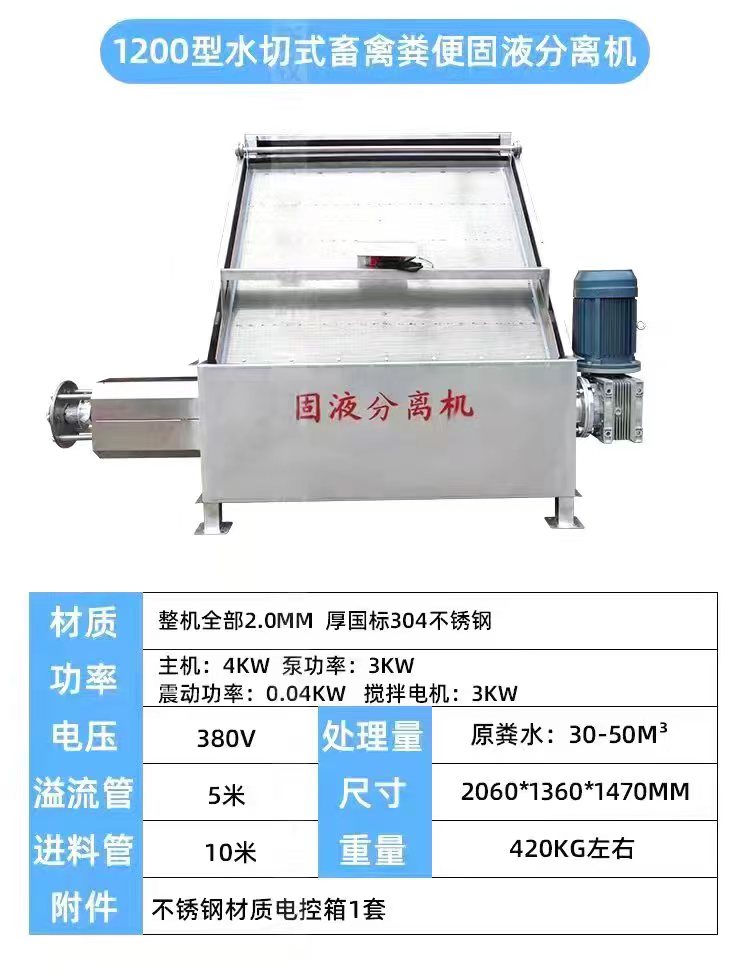

温氏的猪舍建议用斜筛式固液分离机：
