隔离舍栏位系统技术标准与安装及验收要求

隔离舍栏位系统技术标准与安装及验收要求

一、隔离舍大栏及附件技术要求

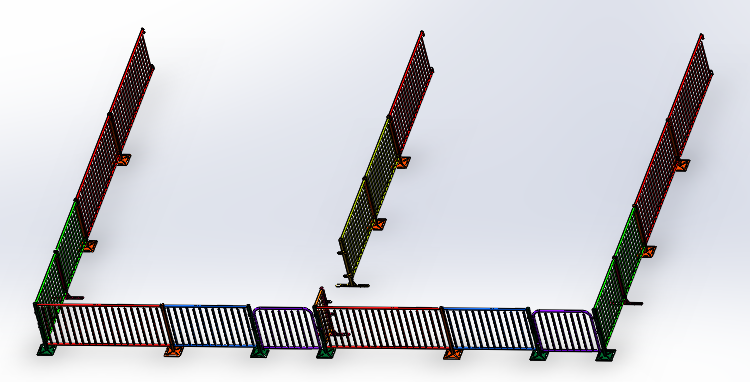

大栏参考图

1、全漏缝地面的大栏加工要求：栏片采用多栏片组装式，支脚间距不大于2m。两栏片采用扁铁和方管进行连接

2、栏片：栏片总高1m，外框结构采用1寸黑管热浸锌，管壁厚2.3mm，内衬竖管采用4分黑管热浸锌,管壁厚2.3mm，支撑脚离地高100mm，竖管中对中间距100mm。

3、栏门：栏门高度0.9m*宽1.0m，门框为1寸黑管热浸锌，壁厚2.3mm。内衬竖管为4分黑管热浸锌,壁厚2.3㎜，内衬竖管中对中间距100mm。采用左右双开碰锁结构，碰锁插片厚度不小于6 mm。

4、固定件：

①地脚：地脚焊接在250mm×150mm×6mm钢板上，混凝土地面采用304不锈钢螺钉+14膨胀花固定在地面上；漏缝地板上的采用Ø10mm304不锈钢螺栓尼龙块进行固定，紧固方式采用向下紧固。两支撑脚间距离不超过2.0m。

②栏角立柱：40mm×40mm×2.5mm方管 ，焊接在250mm×150mm×6mm钢板上。

a、在砼地面用304不锈钢螺钉+14膨胀花固定；

b、漏缝地板上的采用Ø10mm304不锈钢螺栓+尼龙块进行固定。

立柱与侧栏片相连：用M10螺栓穿过立柱及侧栏片连接板连接；

立柱与前栏片相连：用M10螺栓穿过立柱及两前栏片连接板连接。

③未特别注明的管材、板材均为热镀锌材质，锌层平均厚度≥80μm。

5、上述焊制的栏体及构配件，整体热镀锌，整体热镀锌，锌层平均厚度≥80μm。

6、所有栏片及构件的连接均采用螺栓连接，杜绝现场焊接。

二、隔离舍大栏安装要求：

1、栏片每个栏脚固定点不少于2个，固定牢固，安装顺直。

2、栏门操作灵活，开启方便。

3、料槽固定牢固，下料调节杆灵活、准确，且不易脱落等。

4、所有螺栓紧固件均采用螺栓+螺帽。

5、组装过程中杜绝现场焊接。

三、隔离舍栏位系统的整体验收标准：

1、栏片外观整齐，顺直，固定牢固；栏门开关灵活。

2、栏片垂直无倾斜；水平无弯曲，整体顺直。

3、镀锌管焊接处外观光滑平整，无夹渣。

4、镀锌层均匀，无明显毛刺，无溢流、起泡、脱皮等现象。

5、料槽固定牢固，边角做倒角处理。

          公猪舍栏位系统技术标准与安装及验收要求

一、公猪舍栏位系统技术要求

(一)公猪舍大栏

1、栏片采用多栏片组装式。每个栏片的支脚数量不多于两个，其中有一个支脚可上下调节。

2、栏片：栏片总高1.2m，外框结构采用1寸钢管，管壁厚2.3mm，内衬竖管采用6分管,管壁厚2.3mm。支撑脚离地高170mm，支脚间距1.4m-2m。竖管中对中间距140mm，单片栏长度≦4m。

3、栏门：栏门高度1.0m×宽1.0m，门框为1寸管，壁厚2.3mm,栏栅采用6分管,壁厚2.3㎜，栏栅的管中对中间距140mm; 采用左右双开碰锁结构，碰锁插片厚度不小于6 mm。

（详见下图）

4、固定件：

①地脚：地脚焊接在250mm×250mm×6mm钢板上，漏缝地板上的采用Ø10mm不锈钢T型螺栓（尼龙块+304不锈钢螺栓）进行固定。紧固方式采用向下紧固（详见上图）。两支撑脚间距离不超过3.0m。

②栏角立柱：40mm×40mm×2.5mm方管 ，焊接在250mm×150mm×6mm钢板上。

a、在砼地面用304不锈钢螺钉+14膨胀花固定；

b、漏缝地板上的采用Ø10mm304不锈钢螺栓+尼龙块进行固定。

立柱与侧栏片相连：用M10螺栓穿过立柱及侧栏片连接板连接；

立柱与前栏片相连：用M10螺栓穿过立柱及两前栏片连接板连接。

③未特别注明的管材、板材均为热镀锌材质，锌层平均厚度≥80μm。

5、上述焊制的栏体及构配件，整体热镀锌，整体热镀锌，锌层平均厚度≥80μm。

6、所有栏片及构件的连接均采用螺栓连接，杜绝现场焊接。

(二)公猪舍定位栏

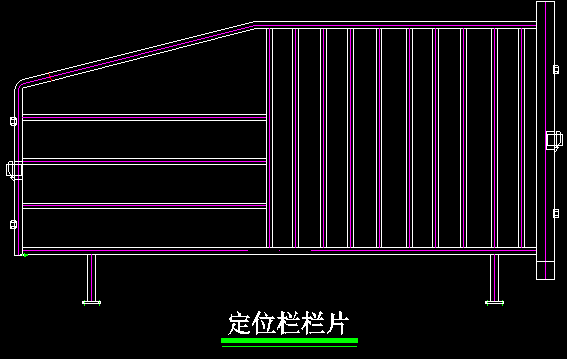

1、定位栏规格：0.7m×2.4m×1.2m/0.8m×2.4m×1.2m，外框1寸管，内衬6分管；1寸管壁厚2.3mm，6分管壁厚2.3mm。

2、支撑脚离地高170mm，地脚采用150mm×50mm×6mm镀锌钢板与M10×100mm六角螺栓+T形螺栓（尼龙块+304不锈钢螺栓）固定在水泥漏缝地板上。

3、侧栏片竖向管间距150mm，横向管间距180mm-200mm。

4、设前后栏门，外框1寸管，内衬6分管；1寸管壁厚2.3mm，6分管壁厚2.3mm。

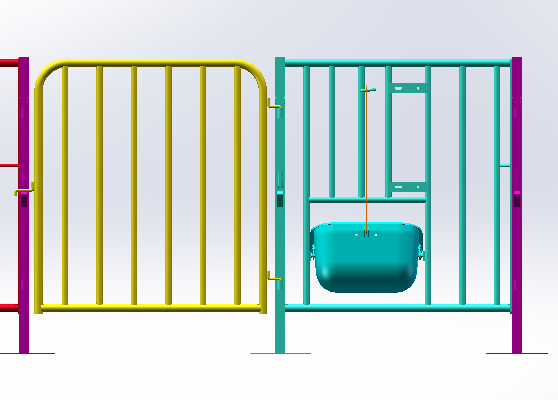

可双向开门，前栏门高度0.95m，后栏门高度0.8m。前栏门带公猪料槽（下料管底部与通常食槽前沿高差保证2cm，保证栏门正常开关），后栏门为n型。前、后栏门锁采用左右双开碰锁结构，易于打开和关闭。

5、每组定位栏上面有三根水平4分镀锌钢管固定，管壁厚2.3mm(国标)。现场安装采用φ8 mm双U型螺栓固定，安装顺直。

6、下料管采用Ø60国标镀锌管,壁厚2.3mm，与侧栏片成一整体，底部弯曲30度角下口做斜角处理，下料管底部前沿与通长食槽前沿内侧间距5cm-8cm，保证前栏门能正常开关。下料管采用侧栏片自带下料管，也可采用Ø60*2.3镀锌管,底端打磨倒角、无毛刺，保证前栏门能正常开关。

7、整体热镀锌，全部热镀锌平均厚度≥80μm.

(三)

公猪舍采精栏

1、PVC栏门厚度为8mm，高度为1200mm；

2、栏片：栏片总高1.2m，外框结构采用1寸钢管，管壁厚2. 3mm，内衬竖管采用6分管,管壁厚2.3mm。支撑脚离地高170mm，支脚间距不大于3m。竖管中对中间距≦150mm，单片栏长度≦4m.

3、地脚焊接在250mm×250mm×6mm钢板上，用M10×100mm不锈钢或热镀锌膨胀螺栓固定在水泥地面上。紧固方式采用向下紧固,两支撑脚间距离≦3m。

4、整体热镀锌，全部热镀锌平均厚度≥80μm.

二、公猪舍大栏安装要求

1、栏片每个栏脚固定点不少于2个，固定牢固，安装顺直。

2、栏门操作灵活，开启方便。

3、料槽固定牢固，下料调节杆灵活、准确。

4、所有螺栓紧固件均采用螺栓+螺母。

5、组装过程中应避免现场焊接。

三、公猪舍定位栏安装要求

1、栏片间距准确，允许偏差在±5mm以内，相邻栏片高差在±3mm。

2、栏片地脚间距1.4m-2m，前地脚150mm×50mm×6mm，单排腰型孔，共两个，钢板与尼龙块+M10螺栓（半漏缝时前脚采用14膨胀花+M8不锈钢自攻钉固定）。前地脚钢板固定点不少于2个，后地脚可选择，使用一个尼龙块+M10螺栓固定。

3、栏片上镀锌钢管压杆固定牢固，安装顺直。

4、不锈钢通长食槽安装平整，排水顺畅，固定牢固。外沿与定位栏前栏门外侧间距5cm，每组栏体的不锈钢食槽两侧应凸出栏体10cm。

5、料槽焊接焊缝饱满、平整、无毛刺，不出现渗漏水。

6、定位栏栏门及查情隔栏操作灵活，开启方便。

7、整组栏片整齐，且整体性好，不应出现晃动。

8、所有螺栓紧固件均采用螺栓+螺母。

9、组装过程中应禁止现场焊接。

四、公猪舍栏位系统的整体验收标准

1、栏片外观整齐，顺直，固定牢固；栏门开关灵活。

2、栏片垂直无倾斜；水平无弯曲。

3、镀锌管焊接处外观光滑平整，无夹渣。

4、镀锌层均匀，无明显毛刺，无溢流、起泡、脱皮等现象。
