后备舍栏体系统标准及安装与验收技术规范

后备舍栏位系统标准与安装及验收技术规范

一、后备舍大栏及附件技术要求

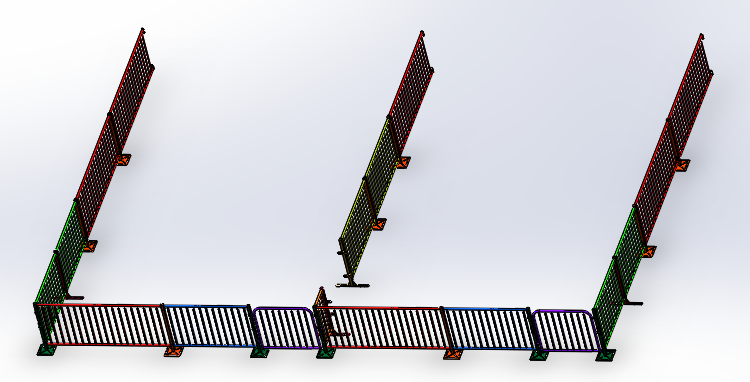

大栏参考图

1、全漏缝地面的大栏加工要求：栏片采用多栏片组装式，支脚间距不大于2m。两栏片采用扁铁和方管进行连接

2、栏片：栏片总高1m，外框结构采用1寸黑管热浸锌，管壁厚2.3mm，内衬竖管采用4分黑管热浸锌,管壁厚2.3mm，支撑脚离地高100mm，竖管中对中间距100mm。

3、栏门：栏门高度0.9m*宽1.0m，门框为1寸黑管热浸锌，壁厚2.3mm。内衬竖管为4分黑管热浸锌,壁厚2.3mm，内衬竖管中对中间距100mm。采用左右双开碰锁结构，碰锁插片厚度不小于6 mm。

4、固定件：

①地脚：地脚焊接在250mm×150mm×6mm钢板上，混凝土地面采用304不锈钢螺钉+14膨胀花固定在地面上；漏缝地板上的采用Ø10mm304不锈钢螺栓+尼龙块进行固定，紧固方式采用向下紧固。两支撑脚间距离不超过2.0m。

②栏角立柱：40mm×40mm×2.5mm方管 ，焊接在250mm×150mm×6mm钢板上。

a、在砼地面用304不锈钢螺钉+14膨胀花固定；

b、漏缝地板上的采用Ø10mm304不锈钢螺栓+尼龙块进行固定。

立柱与侧栏片相连：用M10螺栓穿过立柱及侧栏片连接板连接；

立柱与前栏片相连：用M10螺栓穿过立柱及两前栏片连接板连接。

③未特别注明的管材、板材均为热镀锌材质，锌层平均厚度≥80μm。

⑤、上述焊制的栏体及构配件，整体热镀锌，整体热镀锌，锌层平均厚度≥80μm。

⑥、所有栏片及构件的连接均采用螺栓连接，杜绝现场焊接。

⑦、栏片与墙体连接

1、 墙体两边单栏片的，直径10穿墙螺栓连接，没有栏片的墙面贴4厚50宽钢板

2、 墙体两边都有栏片的，直径10穿墙螺栓连接。

二、后备舍大栏安装要求：

1、栏片每个栏脚固定点不少于2个，固定牢固，安装顺直。

2、栏门操作灵活，开启方便。

3、料槽固定牢固，下料调节杆灵活、准确，且不易脱落等。

4、所有螺栓紧固件均采用螺栓+螺帽。

5、组装过程中杜绝现场焊接。

三、后备舍栏位系统的整体验收标准：

1、栏片外观整齐，顺直，固定牢固；栏门开关灵活。

2、栏片垂直无倾斜；水平无弯曲，整体顺直。

3、镀锌管焊接处外观光滑平整，无夹渣。

4、镀锌层均匀，无明显毛刺，无溢流、起泡、脱皮等现象。

5、料槽固定牢固，边角做倒角处理。
