不锈钢干湿食槽技术标准及安装与验收要求

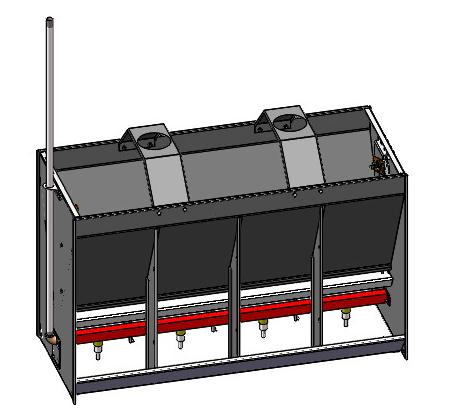

一、保育食槽

（一）保育食槽一技术要求

1、食槽类型：双面；

2、食槽料位数：1孔/8头猪；

3、板材厚度：1.5MM（国标）；

4、食槽料位尺寸：254毫米；

5、食槽前沿至地面高度：80毫米；

6、食槽整体焊接；中间料台结构下料，食槽底部带饮水嘴；

7、食槽下料调节装置要求：操作简便，档位挂钩在猪正常采食情况下不会脱档或跳档，牢固可靠；

8、材质要求：食槽主材全部采用304不锈钢，辅材（螺栓、螺母、垫片、焊丝等）全部采购304不锈钢材质；

9、料位隔断采用实心板材，材质要求：304不锈钢；

10、食槽尺寸宽*高：双面432*638；

11、食槽带排水孔，方便清洗。

（三）保育食槽安装要求

1、食槽组装要求：螺栓、螺母全部采用304不锈钢材质，螺母选用防松型（自锁螺帽），装配中确保安装紧固；

 2、食槽与栏片安装要求：栏片上预留固定板，用M10的螺栓把食槽固定在固定板上；螺杆超出螺母长度≤5毫米；

3、水平偏差：≤15毫米；

4、其他要求：严禁装配中采用焊接固定方式。

（四）保育食槽验收标准

1) 按照设计图要求安装；

2) 食槽无漏料现象；

3) 食槽材质及厚度达到技术标准；

4) 食槽尺寸达到设计要求。

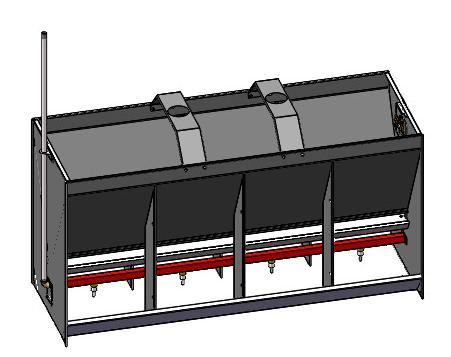

二、育肥食槽

（一）育肥食槽一技术要求

1、食槽类型：双面；

2、食槽料位数：1孔/10-12头猪；

3、板材厚度：1.5MM（国标）；

4、食槽料位尺寸：380毫米；

5、食槽前沿至地面高度：110毫米；

6、食槽整体焊接；中间料台结构下料，食槽底部带饮水嘴；

7、食槽下料调节装置要求：操作简便，档位挂钩在猪正常采食情况下不会脱档或跳档，牢固可靠；

8、材质要求：食槽主材全部采用304不锈钢，辅材（螺栓、螺母、垫片、焊丝等）全部采购304不锈钢材质；

9、料位隔断采用实心板材，材质要求：304不锈钢

10、食槽尺寸宽*高：双面554*786；

11、食槽带排水孔，方便清洗

 （三）育肥食槽安装要求

1、食槽组装要求：螺栓、螺母全部采用304不锈钢材质，螺母选用防松型（自锁螺帽），装配中确保安装紧固；

2、食槽与栏片安装要式：栏片上预留固定板，用M10的螺栓把食槽固定在固定板上；螺杆超出螺母长度≤5毫米；

3、水平偏差：≤20毫米；

4、其他要求：严禁装配中采用焊接固定方式。

（四）育肥食槽验收标准

1、按照设计图要求安装；

2、食槽无漏料现象；

3、食槽材质及厚度达到技术标准；

4、食槽尺寸达到设计要求。

三、定位栏通长食槽

（一）通长食槽技术要求

1、食槽类型：M形通体长食槽，用于后进前出定位栏；

2、板材厚度：1.5MM（国标）；

3、排水要求：50毫米排水管口设计在食槽底部，突出栏外侧，选用橡皮堵锥塞；

4、材质要求：通长食槽（食槽板料、支撑脚、排水管）全部采用304不锈钢；

5、钣金加工要求：钣金断面折弯后需进行满焊，焊接表面平滑，纹路清晰（鱼鳞纹），圆钢处的焊接应光滑饱满；

6、外延高15cm，内延高10cm，底部宽17cm，顶部宽31cm。

（二）通长食槽安装要求

1、食槽安装要求：安装固定于地面或漏粪板上，安装件间隔≤700mm；

2、食槽安装不能有坡度，安装后调平，要求水平，两端高差不超过5mm；

3、排水口在食槽两端，靠近过道处，单条通长食槽设2个下水口；

4、安装平直，食槽水平。

5、食槽安装外沿突出前栏门净空5cm，方便洗槽；

6、304不锈钢螺钉加膨胀花固定.

（三）通长食槽验收标准

1、按照设计图要求安装；

2、食槽蓄水无漏水现象，排水通畅无积水；

3、食槽材质及厚度达到技术标准；

4、食槽尺寸达到设计要求；

5、食槽安装直线度达标。

6、水槽两端高差不超过5mm
