饮水碗技术标准及安装与验收要求

一、小号饮水碗

(一)小号饮水碗技术标准

1、适用对象：产床上的仔猪(1.5-7.5Kg)；

2、规格型号：圆形φ120mm 不锈钢304；

3、产品重量：330g/个；

4、材质要求：饮水碗采用304不锈钢，饮水嘴采用304不锈钢材质；

5、产品工艺要求：一次冲压成型，表面光滑，碗口边缘平滑，无倒刺；

(二)小号饮水碗安装要求

1、安装高度：碗口下沿与漏粪板高差推荐100mm；

2、饮水器与碗体选用304不锈钢螺杆和304防松自锁螺母紧固；

3、饮水嘴螺纹连接处采用生料带缠绕安装；

(三)小号饮水碗验收标准

1、饮水嘴不能有漏水现象；

2、无特殊情况，按设计图位置进行安装；

3、材质达到技术标准。

4、饮水管及管道安装牢固无松动，滑丝现象；

二、分娩母猪普通鸭嘴式饮水器

(一)分娩母猪普通鸭嘴式饮水器技术标准

1、适用对象：分娩母猪；

2、产品：猪只饮水方便、干净，投入与维护成本低；

3、规格型号：74*G1/2,流速与水压有关；

4、产品材质、重量：不锈钢304材质、135g/个；

(二)分娩母猪普通鸭嘴式饮水器安装要求

1、安装高度：直角弯头连接，嘴口下沿与漏粪板高差推荐650-700mm；

2、饮水器螺纹连接处采用生料带缠绕安装；

 (三)分娩母猪普通鸭嘴式饮水器验收标准

1、饮水器不能有漏水现象；

2、无特殊情况，按设计图位置进行安装；

3、饮水管及管道安装牢固无松动，滑丝现象。

三、分娩产床食槽饮水器

(一)分娩产床食槽饮水器技术标准

1、适用对象：分娩母猪；

2、产品：猪只饮水方便、干净，投入与维护成本低；

3、规格型号：31*G1/2,流速与水压有关；

4、产品材质、重量：不锈钢304材质、50g/个；

(二) 分娩产床食槽饮水器安装要求

1、饮水器螺纹连接处采用生料带缠绕安装；

 (三) 分娩产床食槽饮水器验收标准

1、饮水器不能有漏水现象；

2、无特殊情况，按设计图位置进行安装；

3、饮水管及管道安装牢固无松动，滑丝现象。

 水位控制器及饮水盘技术标准及安装与验收要求

一、水位控制器技术标准

1、（1）水位控制器材质要求：高强度全新PP/ABS复合材料,内设硅胶膜，带开关；

（2）在压力0.5-2.5bar内自动控制水位，安装方便、可靠；

2、适用范围：保育舍、育肥舍、配种舍、分娩舍、后备舍；

3、饮水盆规格：水位控制器尺寸：长140*宽205*高95（mm）,育肥栏饮水盆340*220*100（mm）、保育栏饮水盆300*200*80（mm）；

育肥栏饮水盆保育栏饮水盆

4、饮水盆材质及工艺要求：304不锈钢，理论厚度1mm；产品一次冲压成形，无毛刺，水盆四周需做翻边工艺处理；

5、进水软管要求：PVC高强度聚酯纤维增强软管，规格为Φ16(外径)*Φ12(内径)；

6、进水管接头：采用铜接头，规格为1/2”(4分)；

7、下水管标准：水位控制器连接水管为国标不锈钢管，下水管安装固定在饮水盆靠近一侧壁，保证猪只饮水空间；

8、饮水盆固定件标准：采用热镀锌固定件，边角光滑无毛刺；

9、安装配件标准：304不锈钢材质，饮水盆安装螺栓采用304不锈钢材质。

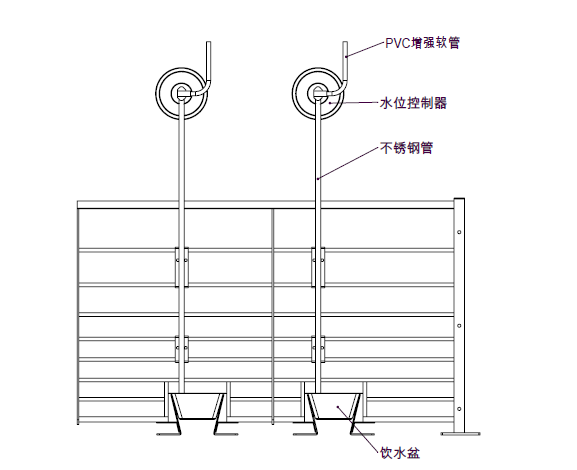

二、水位控制器安装要求

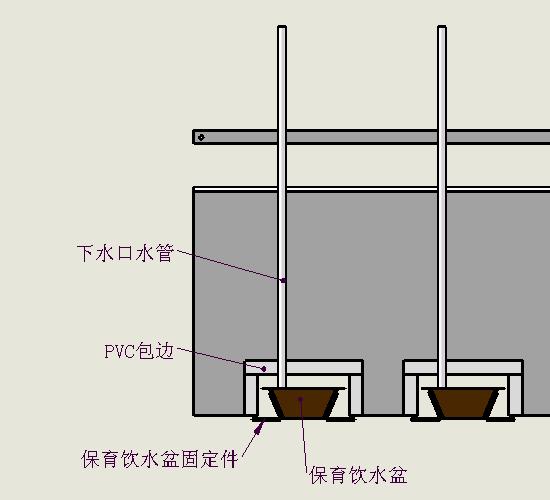

保育舍PVC板安装示意图

1、螺纹接头处缠生料带，防止漏水；

2、水位控制器使用压力0. 5-2.5bar；

3、各紧固件需达到对应螺栓扭力标准，紧固件根据位置选择规格和材质不锈钢或热镀锌；

4、无特殊情况，按上图要求进行安装（详见上图）。

三、水位控制器验收标准

1、所有接头处不能有漏水现象；

2、无特殊情况，按设计图位置进行安装；

3、饮水盆下水管高度距离盆地20-30mm；

4、饮水盆、水位控制器材质及厚度达到技术标准；

5、所有安装螺栓达到设计扭力标准，饮水盆、下水管安装牢固无松动。
