分娩舍栏位系统技术标准与安装及验收要求

分娩舍栏位系统技术标准与安装及验收要求

一、分娩舍产床及附件技术要求

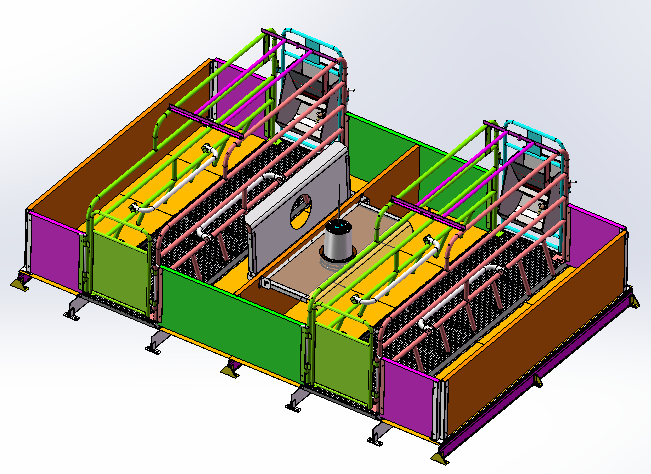

（一）规格1：长2.4m×宽1.8m×高1.1m×母猪位宽0.7m—固定式分娩栏

1、尺寸：长2.4m×宽1.8m×高1.0m×母猪位宽0.7m；母猪区框结构采用1寸管，壁厚2.3mm，6分管壁厚2.3mm，设前后栏门，栏门易于双向打开和关闭。安装时，母猪躺卧区三棱钢漏缝板比仔猪活动区塑料漏缝板高30mm。

2、母猪分娩栏外框用中空PVC板,厚35mm，高度500mm，PVC围板外筋厚度达到 1.7 mm,内筋厚度1.1mm；抗UV元素含量≥5‰，PVC含量≥78%，达到抗老化。

3、分娩栏有可调节的防压杆，以防止母猪下卧时压到仔猪，防压杆上下活动一定要灵活。仔猪防压耙齿末端要求机械钝圆，禁止用塑料堵头。

4、产床头部固定下料管及水线，配置 304 不锈钢焊接料槽,料槽带水，不可翻转。

5、所有构配件均整体热浸锌，热镀锌平均厚≥80μm。仔猪补料槽采用304不锈钢材质，食槽直径250mm，厚度1.0mm，圆盘结构，分4孔位，可固定在塑料漏粪板上。

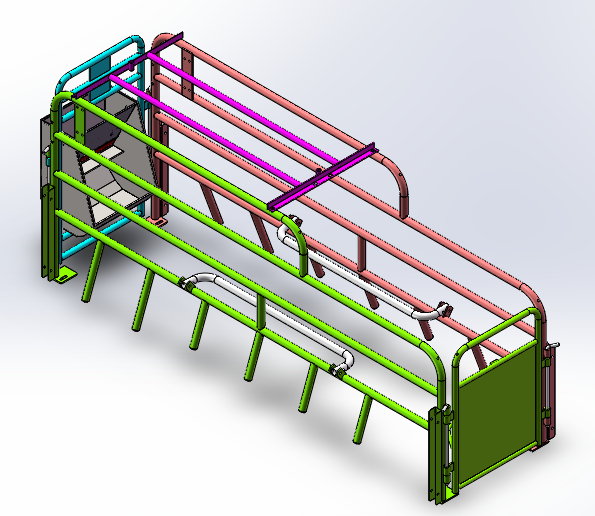

                            分娩母猪位示意图

6、保温罩尺寸宽1200mm*400mm（敞开式保温罩），保温罩采用透明PC材质或玻璃钢（厚度≥3mm）加工成型，满足生产使用，有单独可以固定卡扣，防火等级要求达到B1级，方便开启及拆卸，有悬挂保温灯位置，且保温罩能上下翻转。

7、母猪床面可选取如下连接方式：

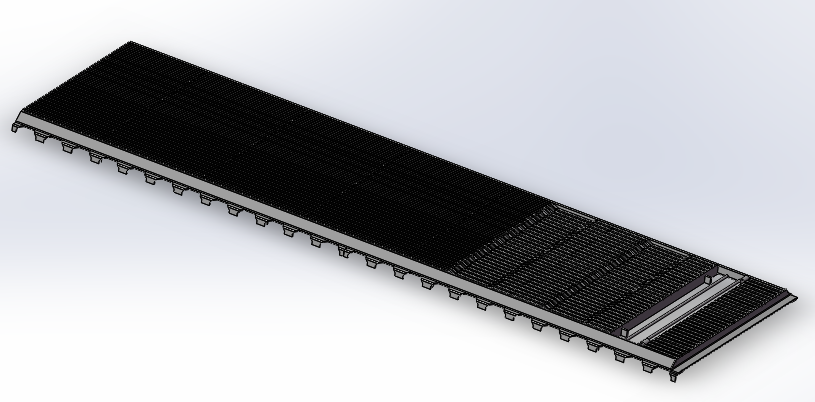

母猪位地板采用三角钢漏粪地板（母猪三角钢板ø10 圆钢压轧成型倒三角结构，50%的漏缝面积，漏粪彻底，无需清扫；倒三角形轧钢，方便落粪，卫生无死角；漏缝侧面及上表面无毛刺，不伤母猪奶头及猪蹄；），三角钢和支撑梁采用连体式结构。母猪躺卧区比仔猪活动区高30mm，母猪尾部带翻转式清粪口，清粪口尺寸300mm*120mm，要求清粪口带防仔猪坠落设计。仔猪区地梁采用玻璃钢梁，高度12cm玻璃钢梁底部宽度不低于30mm，单筋承重不低于500KG。支撑梁采用镀锌膨胀螺栓固定。

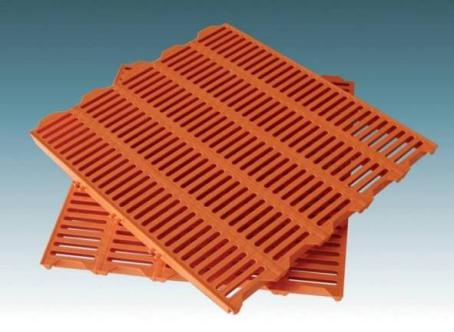

8、仔猪位地板，采用PVC全漏缝塑料地板，塑料地板的安装高度允许偏差±1.5mm，塑料地板的装配间隙≤2mm，单筋承重不低于200kg。建议采用橘黄色等漏缝塑料地板。要求为全原生料，不得掺假再生料。

9、保温灯采用因特希特175W高低档可调红外线灯泡。

10、产床保温灯罩采用塑料保温灯罩（见上图），要求耐高温，防火等级要求达到B1级别。

二、分娩舍栏位安装要求：

分娩栏整体安装完毕后，能确保满足正常生产使用要求，不应出现漏缝板塌陷、栏体晃动、地梁断裂等现象。并便于清理、消毒。

1、围栏要求：固定牢固，顺直平整、栏门开启灵活，无明显尖锐角；

2、塑料漏缝地板组装时应整体平整，装配自如。围栏与漏缝地板缝隙≤2cm，板缝拼装高差±1.5mm，间隙≤2mm；

3、母猪栏体固定牢固；

4、地梁固定牢固，不应出现侧翻。相邻地梁高差≤2mm；

5、仔猪饮水碗安装于保温箱对面漏粪板的前部PVC板上；

6、所有螺栓紧固件均采用螺栓+螺母；

7、组装过程中杜绝现场焊接；

三、分娩舍栏位系统的整体验收标准：

1、栏片外观整齐，顺直，固定牢固；栏门开关灵活。

2、栏片垂直无倾斜；水平无弯曲。

3、镀锌管焊接点镀锌外观光滑平整，无夹渣。

4、镀锌层均匀，无明显毛刺，无溢流、起泡、脱皮等现象。

5、料槽固定牢固，边角做倒角处理。

6、产床玻璃钢梁、镀锌板梁固定牢固，无倾斜。

7、塑料漏缝地板组装时应整体平整，板缝拼装高差±1.5mm，间隙≤2mm
